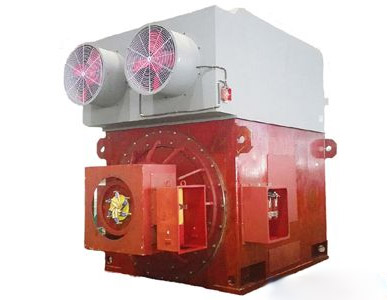

產品概述

YRKK系列高壓三相異步電動機，電壓等級為6KV、10KV兩種。

該系列電機的開發采用了先進的分析技術，制造中采用優質的材料與科學的加工工藝，使得系列電機具有效率高、噪聲低、振動小、可靠性高和安裝維修方便等優點。

型號說明(以YRKK710-4為例)

YRKK—封閉帶空-空冷卻器的繞線轉子型三相異步電動機;

710—代表電機中心高710mm;

4—代表4級;

基本參數

(1)額定電壓：6KV或10KV(可根據需要制造特殊電壓)

(2)額定頻率：50Hz(可根據需要制造60Hz)

(3)工作制：S1連續工作

(4)防護等級：IP54/IP55

(5)冷卻方式：IC611/IC616

(6)電機結構形式安裝方式：IMB3

(7)絕緣等級：F級

結構特點

該系列電機采用箱式外型，機座由鋼板焊接成形，這使得電機具有剛度好、重量輕的特點，電機結構的優化設計也使得系列電機具有便于安裝和維護的優點。

定、轉子沖片由低損耗的無取向冷軋硅鋼片沖制而成。

       定子采用外裝壓結構，定子繞組采用F級絕緣材料，線圈端部采用可靠固定綁扎，線圈的端部接線完成以后，需經匝間脈沖電壓實驗，并采用國際先進的真空壓力浸漬無溶劑漆(VPI)工藝處理。

      繞線轉子由純銅排繞制而成，采用F級絕緣材料。并經過動平衡校驗，因此電動機運行平穩可靠。

軸承采用滾動軸承與滑動軸承兩種結構形式，依電機功率大小、使用工礦及轉速而定。
