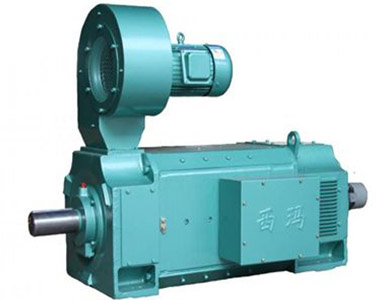

一、Z4系列有刷直流電動機概述

    Z4系列直流電動機：中心高100～355mm是中華人民共和國機械行業標準JB／T6316-92《Z4系列直流電動機技術條件》所規定的標準系列小型直流電動機；中心高400～450mm為標準系列之外的擴充Z4直流電動機；中心高500～710mm是我廠新開發的中型直流電動機。本系列電動機可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。

    Z4系列直流電動機比Z2、Z3系列具有更大的優越性，它不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統，具有較先進水平。

    電動機的定額為連續工作連續定額，在海拔不超過1000m、環境空氣溫度不超過40℃的地區，電動機能按技術數據表中的數據額定運行。本系列電動機采用F級絕緣。

    Z4系列直流電動機的功率范圍由1.5kW至840kW，額定轉速有3000、1500、1000、750、600、500、400、300、200r／min共九種，勵磁方式為他勵，勵磁電壓為180V，除上述規定的等級外，根據具體情況和用戶的需要，可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。

    額定電壓為160V的電動機，在單相橋式整流器供電的情況下，一般需帶電抗器工作，外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機，均不需外接電抗器。

    本系列電動機性能不僅符合國標GB／T755《旋轉電機基本技術要求》，也基本符合德國VDE0530標準。

    型號含義：Z4-280-11B，Z表示直流電動機，4表示4系列，280表示電機中心高（mm），個1表示鐵心長度序號，第二個1表示前端蓋序號，1為短端蓋，2為長端蓋，B表示有補償繞組。

    注：就Z4-112／2-1型號而言，“／”后面位數字代表極數，第二位數字代表鐵心長度序號。

    二、Z4系列有刷直流電動機結構簡介

    (1)基本結構

    Z4系列直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。

    Z4系列直流電動機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100～280mm的電動機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電動機帶有補償繞組。

中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。

    (2)冷卻方式和結構、安裝形式

    IC06：自帶鼓風機的外通風；

    ICl7：冷卻空氣進口為管道，出口為百葉窗排風；

    IC37：即冷卻空氣進出口均為管道；

    IC611：全封閉帶空氣/空氣冷卻器；

    ICW37A86：全封閉帶空氣/水冷卻器。

    并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空／空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S
